周波数範囲が異なる次のメインフレームタイプを使用できます。

Alphaメインフレームタイプ	タイプコード
上限周波数40 MHz	Alpha-AT
上限周波数20 MHz	Alpha-AN
上限周波数3 MHz	Alpha-AK
上限周波数0.3 MHz	Alpha-AL

次のメインフレームオプションを使用出来ます。

Alphaメインフレームオプション	追加コード
DCバイアス±40V、70mA	B
高速測定オプション。高速時変プロセスのオンライン監視のために GPIBポートを介して最大157インピーダンスまたは毎秒210ゲインフェーズ データポイントの測定レートをサポート。	F

備考：
・コストパフォーマンスを踏まえると、一番の推奨はAlpha-ANB（DCバイアス付き20 MHz）です。
・DCバイアスオプションBがない場合、POT / GAL 15V10AおよびPOT / GAL 30V2Aを除くすべてのテストインターフェイスのDCバイアス機能も使用できなくなります。

周波数範囲：	3 µHz ... 40 MHz（13桁）(※上限値はメインフレームタイプにより異なります)
周波数精度：	10 ppm、32ビット分解能
インターフェース：	GPIB / IEEE488システム制御ポート
	P25 Sub-Dテストインターフェイスコネクタ
出力、入力接続：	BNC、3端子
単独のゲインフェーズ動作
AC信号出力	45 µV .. 1.36 Vrms
DCバイアスアウト	テストインターフェースとの組み合わせでのみ利用可能
信号発生器の出力インピーダンス	50Ω
V1、V2電圧チャネル範囲	0.045 ..ACまたはDC結合13レンジで45 Vp、シングルエンド
電圧チャネルの入力インピーダンス	< 1MΩ | 20 pF
精度
V2 / V1電圧比	3.10-4 *
位相角（φ）：	0.02°*
分解能
V2 / V1電圧比	3.10-5
位相角（φ）：	0.001°

※詳細は仕様表をご参照ください

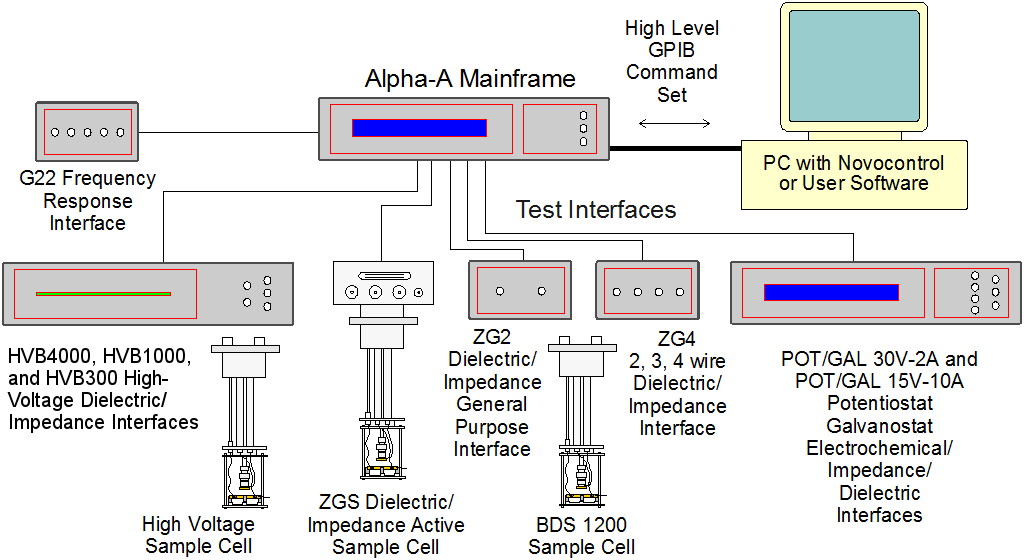

テストインターフェイスは、Alpha-Aモジュラー測定システムの機能を拡張します。
誘電率、導電率、またはインピーダンスの測定では、Alpha-Aメインフレーム を少なくとも1つのテストインターフェイスと組み合わせる必要があります。

すべてのテストインターフェイスは、内部デジタルおよび電源バスによってメインフレームに接続されています。
メインフレームは、接続されたテストインターフェイスを自動的に検出し、それに応じて機能を調整します。

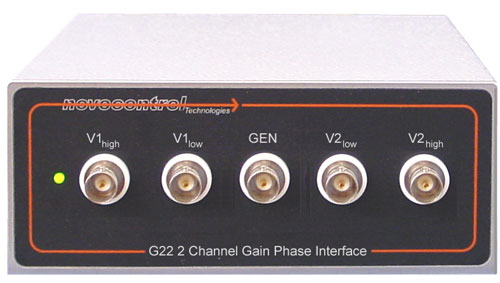

G22を除くすべてのテストインターフェイスは、自動リファレンスキャパシタ測定をサポートし、誘電体サンプルと導電性サンプルの両方に対し適しておりながらも、特殊なアプリケーション向けにも最適化されています。

Alpha-Aメインフレームおよび、HVBを除くすべてのインターフェイスは、2チャネルの高精度周波数応答またはゲイン位相測定をサポートしています。

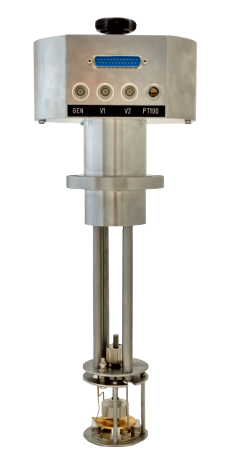

ZGS		2電極測定用の汎用インターフェース。ZGSはZG2と同じ機能を備えていますが、Novocontrol温度制御システムで使用するため、平行プレートアクティブサンプルセルに統合されています。 特に、ポリマー、半導体、ガラス、液体や粉末などの平行板電極間で、イオン伝導性が高くない（電極分極）誘電体または導電性サンプルに推奨されます。平行板電極構成のための最も正確で簡単なソリューション。仕様はセル電極の位置に適用されます。

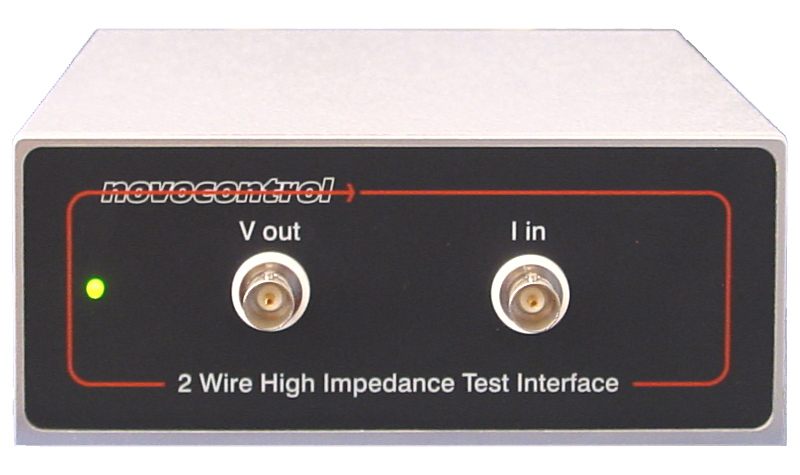

ZG2		2Novocontrol BDS 1200パッシブ平行電極サンプルセルまたはお客様が作成したサンプルセルおよび電子コンポーネントと組み合わせて、誘電体または導電性材料のサンプル を 2ワイヤーで測定するための汎用インターフェース。

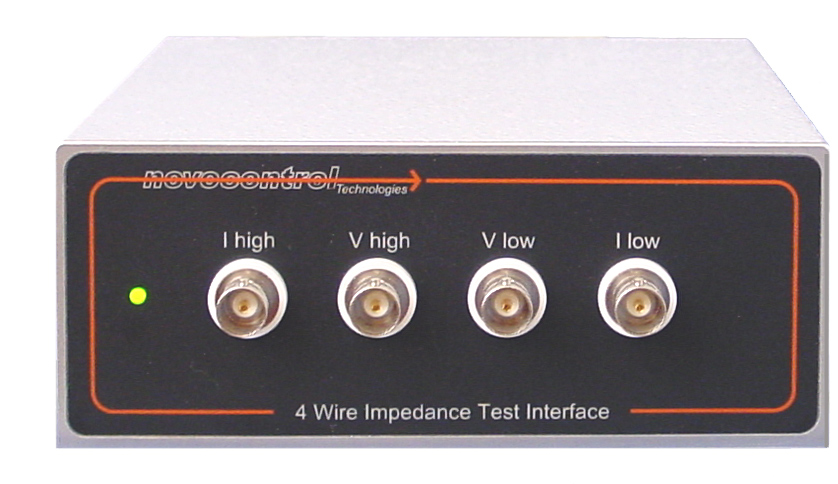

ZG4		ZG4汎用インターフェース。ZG2 の機能に加え、高インピーダンス1TΩ | 10 pFでの差動電圧入力がサポートされ、 3および4ワイヤー測定が可能。 特におすすめ の用途： ・電解質、イオン伝導性のある液体（水ベースなど）など、電極の接触インピーダンスや電極サンプルの界面分極が大きいサンプルの場合。 ・強い電解質、高濃度にドープされた半導体、金属、超伝導体などの1Ω未満の低インピーダンスサンプル。

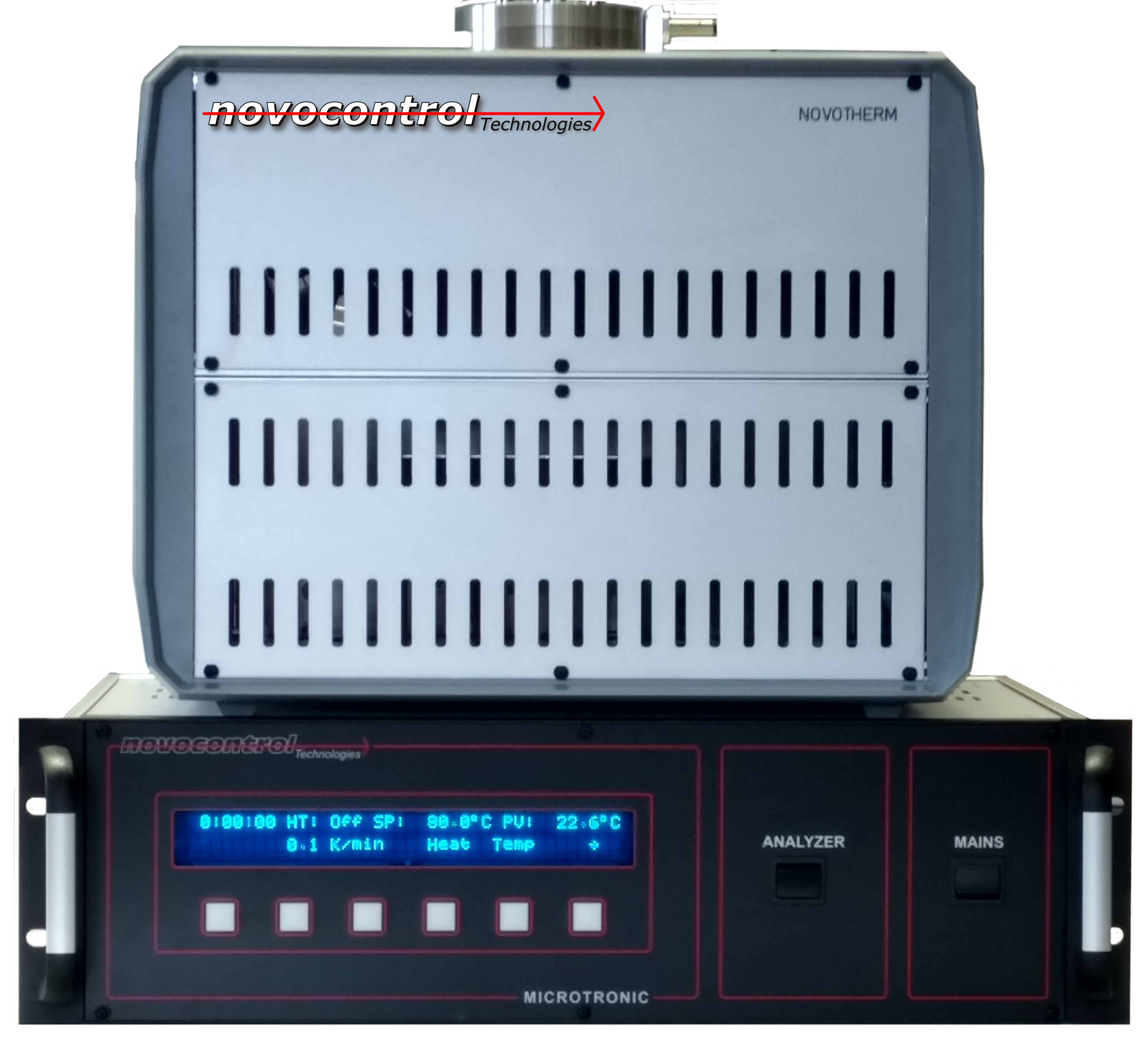

温度制御は、誘電分光法とインピーダンス分光法の性能を拡張します。
分子緩和、導電率、相分離、相転移、活性化エネルギー、ガラス温度、ブレンド率、純度、エージング、硬化など、多くの重要な材料特性を測定できます。

すべてのNovocontrol温度システムは、ターンキーとマイクロプロセッサーで制御されています。
簡単で安全な全自動操作ができるように設計されており、低周波測定において、数日間にわたってコンピューター制御の実験をその場で監視せずとも行うことができます。

すべてのシステムは、フロントパネルまたはコンピュータのGPIBインターフェースのいずれかから操作します。

以下の温度制御システムが、あらゆるBDS誘電分光およびインピーダンス分光システムと組み合わせてご利用可能です。
例外は、特定のアプリケーション向け (たとえば、誘電分光法と導電率分光法、くし型電極での測定）にオプションのサンプルセルセットアップを要するPHECOSペルチェ熱/クールシステムと、特別な高温サンプルセルを必要とする Novotherm-HTシステムです。
これら2つのデバイスをRFアナライザーと組み合わせることはできません。

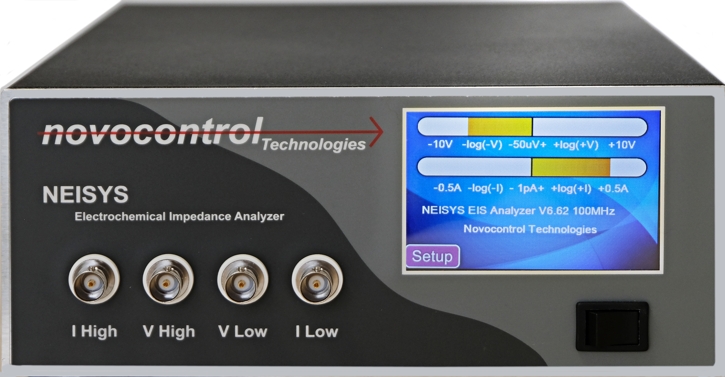

NEISYSは、Novocontrolの最新の開発品で、電気化学インピーダンス測定用のコンパクトな高性能デバイスです。
これは、デジタル制御設計に基づく最新の定電位および定電流機能と、最先端の電気化学インピーダンス分析システムを、非常に小さな設置面積のコンパクトなケースで組み合わせています。
基本バージョンでは、多くの標準的なEISアプリケーションに非常に適した仕様の汎用性の高い測定デバイスを手頃な価格で提供しています。

標準構成は、必要に応じて、さまざまなオプション（以下を参照）によって拡張して、トップクラスのパフォーマンス（完全な仕様）にすることができます。
例としては、高測定レートと高周波数オプション、拡張された範囲と精度、非線形分光/高次高調波分析などの特定のアプリケーションがあります。
NEISYSには、安価で信頼性の高いシステムインターフェイスとしてイーサネットを備えた使いやすいソフトウェア（最新のWindowsシステムで実行）が付属しています。

時間領域での電圧/電流測定：
電圧	最大±10 V
電流	最大±500 mA
サンプリング速度	10 -4 10へ5つのデータポイント/秒（最大10のMPTSオプション）
基本精度（電圧、電流）	1％（0.1％オプション）
EIS測定（周波数領域）：
周波数範囲	3 µHz〜100 MHz *
インピーダンス範囲	詳細はこちらをご覧ください。仕様チャート
静電容量範囲	0.1 pF（オプション0.03 pF）〜1 F
基本精度	インピーダンス：0.1％（オプションで0.03％）、 位相：0.03°（オプションで0.006°）
一般的な機能
サンプル/ DUT接続	4端子構成（BNC）
外形寸法	330 mm・215 mm・90 mm（d / w / h）
ソフトウェア	オンライングラフィックスを備えたNEISYSデータ収集ソフトウェア（DETACHEM）
システムインターフェース	イーサネット（RJ45）

オプション名	説明
NEISYS 1 MPts	最大10 6の電圧/電流データポイント/秒のサンプルレート拡張
NEISYS 10 MPts	最大10 7の電圧/電流データポイント/秒のサンプルレート拡張

オプション名	説明
NEISYS 100 k	最大100 kHzの周波数範囲拡張
NEISYS 1 M	最大1 MHzの周波数範囲拡張
NEISYS 10 M	最大10 MHzの周波数範囲拡張
NEISYS 50 M	最大50 MHzの周波数範囲拡張
NEISYS 100 M	最大100 MHzの周波数範囲拡張

オプション名	説明
ネイシスHAC	高精度オプション（精度の向上）： ・0.1％（時間領域） ・0.03％（周波数領域）
NEISYS EXF	拡張機能 ・調整可能な電流および電圧制限 ・個別のランプ間隔で調整可能なサンプリング時間 ・高調波 ・非線形分光 ・高速測定 ・低周波制限：3 µHz

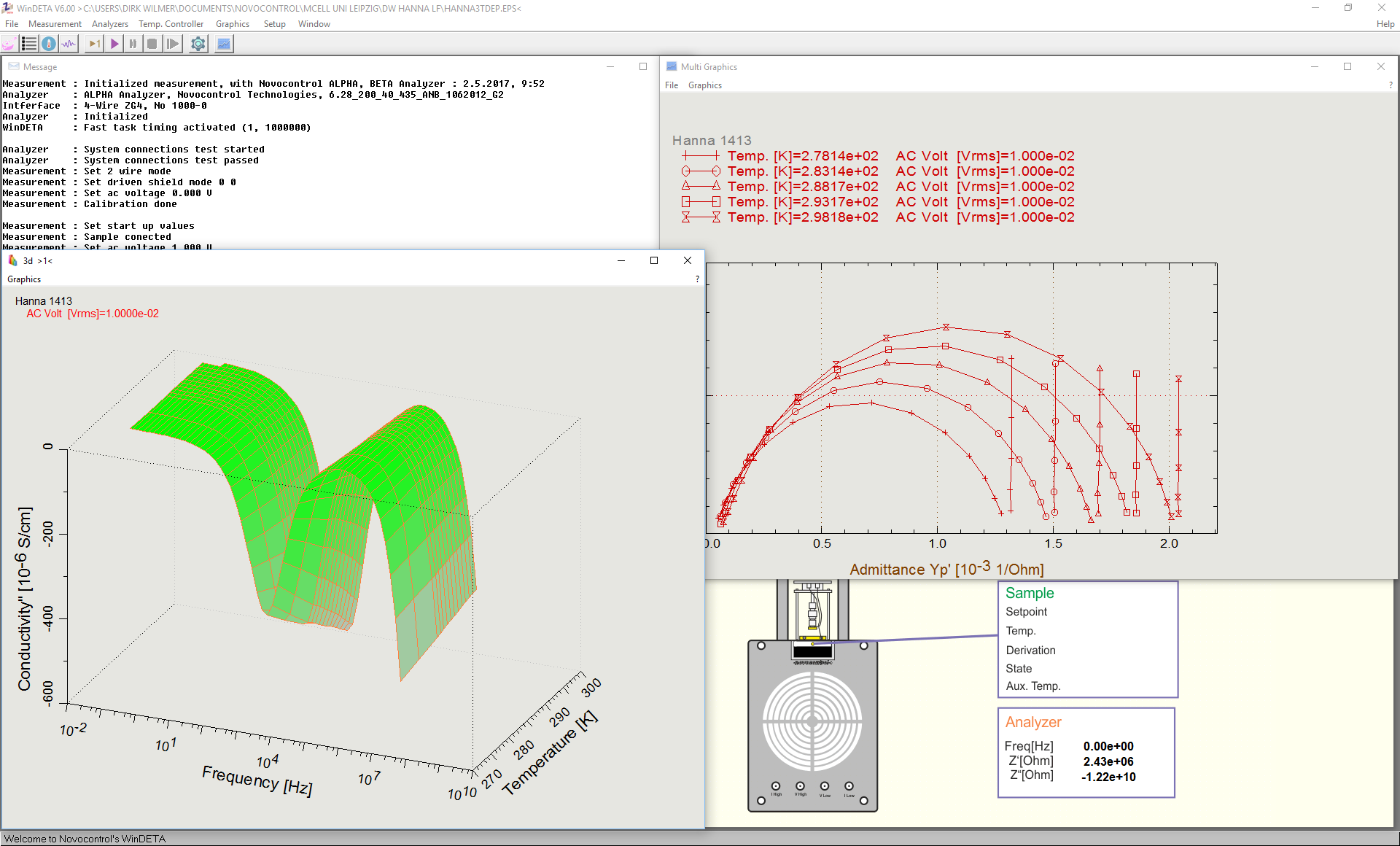

最新の測定システムでは、ソフトウェアは通常、ユーザーとシステム間のインターフェースを表すため、重要な役割を果たします。
Novocontrolは、システム制御、データ評価と表現、および非線形曲線フィッティングのための以下のパッケージを提供します。

誘電体およびインピーダンス材料分光用の当社のブロードバンドシステムは、3μHzから3 GHzまでの16桁以上の周波数範囲をカバーしています。
ほとんどのシステムは周波数領域で動作し、サンプルコンデンサの複素インピーダンスを周波数、温度、AC電圧、DCバイアス、圧力、および時間（またはこれらの量の4次元までの組み合わせ）の関数として直接測定します。
サンプルのインピーダンスから、複素誘電関数や複素導電率などの他の誘電パラメータが計算されます。

さらに、1 MHz〜3 GHzの周波数で、磁気複素透磁率の測定がサポートされています。
−160°Cから400°Cまでの3つの温度制御システムがオプションとして利用可能で、誘電体およびインピーダンス測定システムと組み合わせることができます。
1 MHz未満の周波数では、高圧-温度制御システムと最大1600°Cの高温制御システムが提供されます。

熱刺激脱分極（TSDC）および時間領域測定を追加できます。

すべてのシステムは、ターンキー式でモジュール式であり、WindowsソフトウェアパッケージWinDETAによって自動的に操作されます。

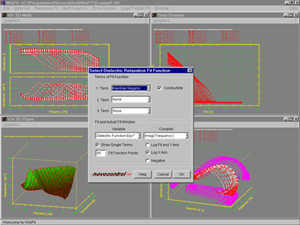

WinFITソフトウェアでは、非線形曲線フィッティングなどのさらなるデータ評価がサポートされています。

BDSシステムは、温度制御なしの3μHzから3 GHzの誘電/インピーダンス分光計です。
Alpha-Aまたは RFインピーダンスアナライザーもしくはその両方、 サンプルセル、 WinDETA- WinFITソフトウェア、GPIBカード、モニター、プリンターを備えたコンピューター （データ収集ユニット）が含まれます。

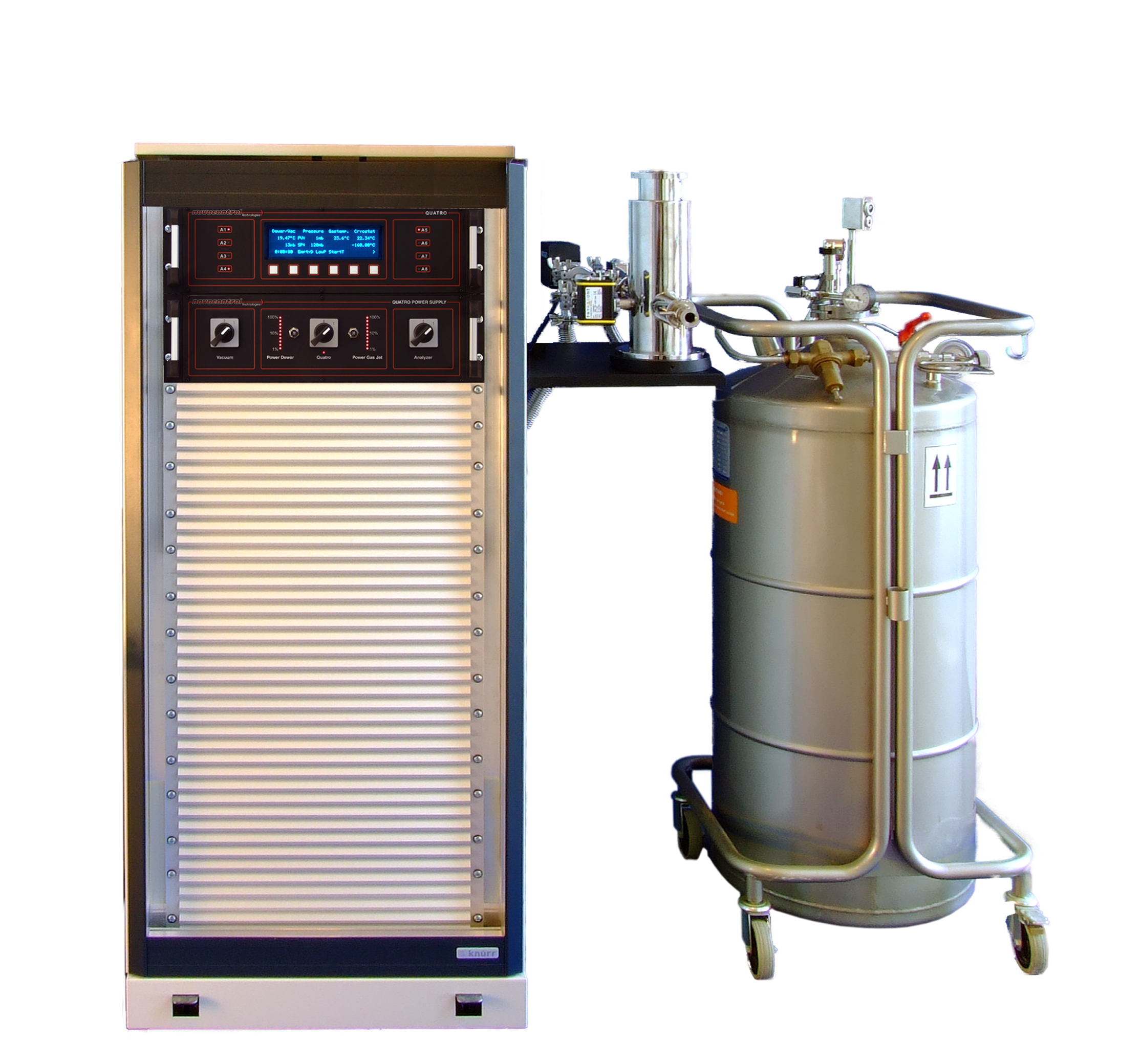

ConceptシステムはBDSシステムに基づいており、当社の温度制御システムのいずれか 1つによって拡張されています。
システムはターンキーであり、ほとんどの場合、ラックに設置されています。RF拡張システムは、マイクロ周波数～10MHzまでのコンセプトシステムを周波数帯<3GHzまで拡張します。
RFインピーダンス・アナライザ、RFサンプルセル、RF拡張ライン、RFラックマウント,WinDETA RFドライバが含まれます。

• ・ハイパフォーマンス誘電率・導電率・電気化学アナライザー　Alpha-Aアナライザー
• ・Alpha-Aモジュールシステム用テストインターフェース
• ・Alpha-Aアナライザーシリーズ　メインフレーム
• ・Alpha-Aアクティブサンプルセル　ZGS
• ・2ワイヤー式汎用テストインターフェース ZG2
• ・2/3/4ワイヤー式汎用テストインターフェース ZG4

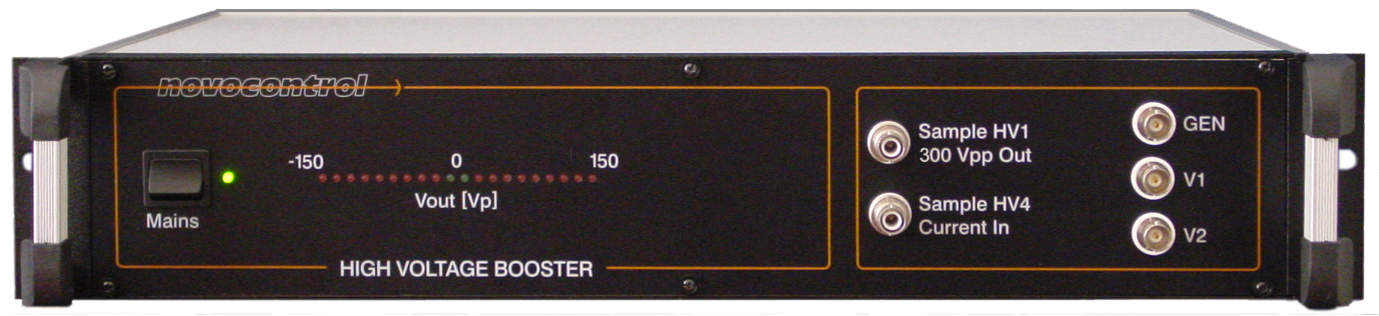

• ・高電圧テストインターフェース HVB300 (300 Vpp)

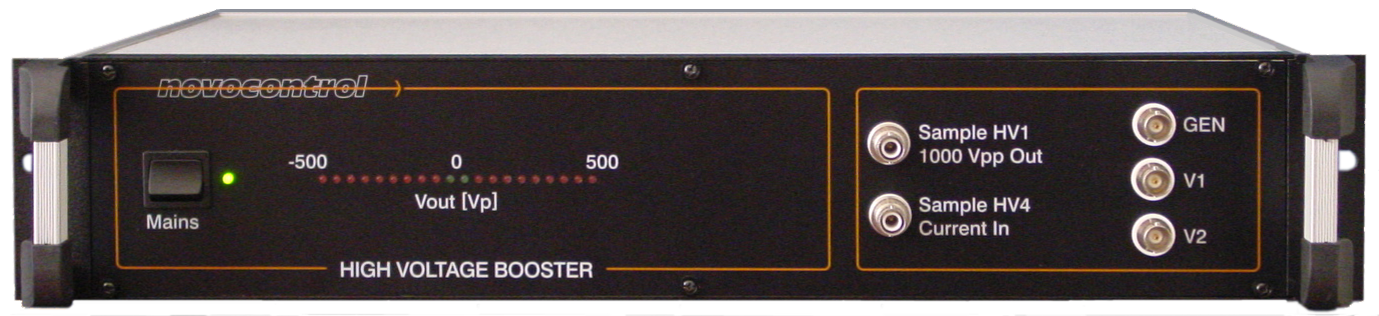

• ・高電圧テストインターフェース HVB1000 (1000 Vpp)
• ・高転圧テストインターフェースHVB4000 (4000 Vpp)

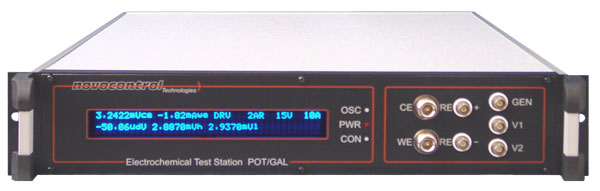

• ・ポテンショスタット/ガルバノスタット(2A)を備えた高電流 電気化学テストインターフェース
• ・ポテンショスタット/ガルバノスタット(10A)を備えた高電流 電気化学テストインターフェース

• ・Alphaアナライザーシリーズ
• ・Betaアナライザーシリーズ
• ・NEISYSアナライザーシリーズ

• ・コンセプトシステム

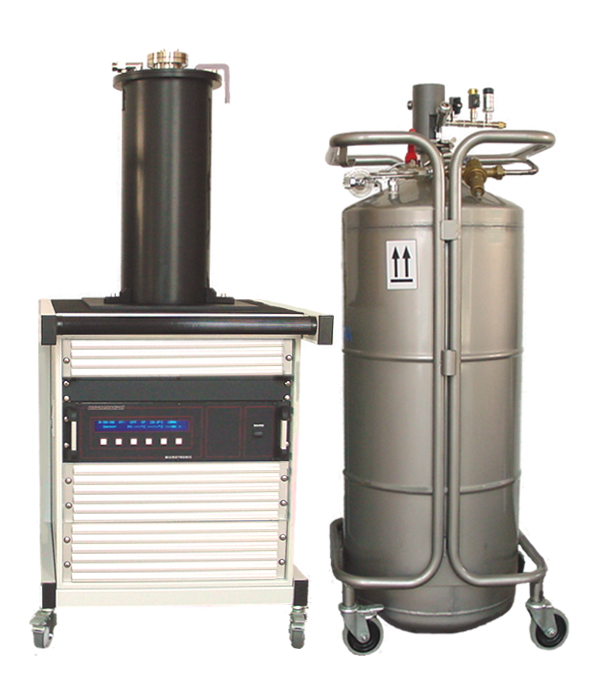

• ・クアトロクライオシステム
